VELUX Świetlik tunelowy TWR

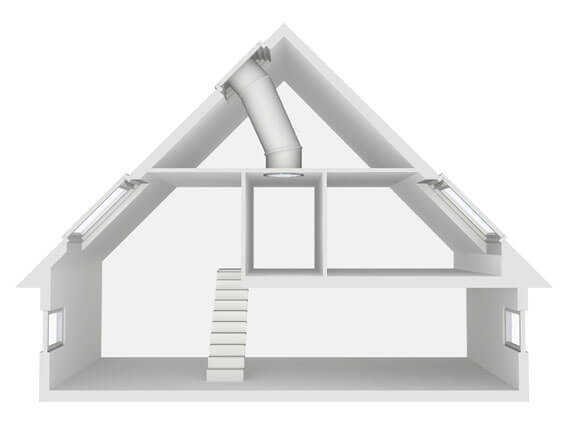

Świetlik tunelowy TWR firmy VELUX dostarcza naturalne światło do wszystkich pomieszczeń, w których nie ma możliwości zamontowania okien dachowych lub pionowych. Światło dociera do pomieszczenia poprzez specjalnie zaprojektowany tunel prowadzący od dachu budynku do sufitu. Ponadto świetlik TWR charakteryzuje się możliwością zastosowania nawet w sytuacjach, gdy odległość od sufitu do powierzchni dachu dochodzi do 6 m.

Świetliki tunelowe składają się z trzech podstawowych elementów. Pierwszy, umieszczony na dachu, to kołnierz uszczelniający zintegrowany z szybą w płaskiej ramie, o wymiarach 47 x 47 cm, wykonany z poliuretanu. Zastosowano z nim szybę hartowaną o grubości 4 mm z powłoką fotoaktywną łatwozmywalną i hydrofilną, przyśpieszającą schnięcie powierzchni. Znacznie ułatwia to dbanie o czystość, a tym samym o pełną efektywność użytkowania świetlika.

Kolejny element, znajdujący się między dachem a sufitem, to lustrzany tunel światłonośny. W świetliku TWR składa się z dwóch elementów kolankowych i dwóch rur o długości 62 cm i średnicy 35 cm (14"). Dzięki powłoce Miro Silver skuteczność transmisji światła wynosi do 98%. Standardowy zestaw elementów świetlika tunelowego TWR pozwala dostarczyć światło dzienne na odległość 1,85 metra od dachu do sufitu. W razie większej odległości należy zastosować elementy przedłużające tunel ZTR, które wraz ze świetlikiem mogą stworzyć tunel o długości do 6 m.

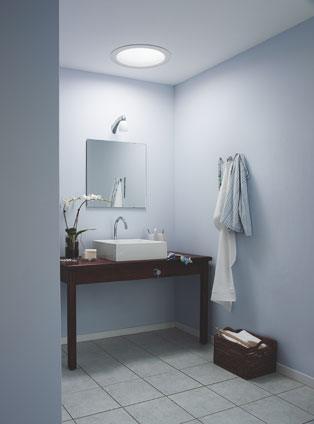

Trzeci element, mocowany na suficie, to zestaw izolacyjny wykonany z akrylu, zapewniający skuteczną izolację cieplną. Świetlik w standardzie zaopatrzony jest w szybę matową. Szybę mrożoną lub pryzmatyczną można zamówić jako element dodatkowy.

Zastosowanie świetlików tunelowych umożliwia znaczny zysk energii w porównaniu z wykorzystywaniem sztucznego oświetlenia. Energia uzyskiwana z naturalnego światła to około 9 W z 1000 lumenów. Jeśli np. strumień światła ze świetlika to 2000 lumenów to dostarczana energia słoneczna wynosi w przybliżeniu 18 W. Ilość światła przechodzącego przez świetlik tunelowy zależy od jego konstrukcji. Świetlik TWR VELUX dzięki łatwo zmywalnej szybie i gładkiemu lustrzanemu tunelowi zapewnia minimalne straty światła - zaledwie 6% na 1 m długości tunelu i 10% na jedno kolanko, zmieniające bieg tunelu. Nawet w zimowy dzień daje on ilość światła porównywalną z żarówką 60 W.

Dodatkowo można w świetliku zastosować Zestaw elektrycznego oświetlenia ZTL, który umożliwia doświetlenie pomieszczenia również po zmierzchu. Zestaw może być instalowany po zamontowaniu świetlika. Maksymalna moc żarówki 23 W.

Budowa

• współczynnik Ut = 2,2 W/m2K

• kołnierz uszczelniający zintegrowany z szybą w płaskiej ramie, wykonany z poliuretanu - wymiar elementu na dachu 47 x 47 cm

• szyba hartowana o grubości 4 mm z powłoką easy-clean

• budowa tunelu: TWR - 2 elementy kolankowe i 2 rury o długości 62 cm tworzące sztywny tunel światłonośny o średnicy 35 cm (14"),

• zestaw izolacyjny wykonany z akrylu

• sufitowy element wykończeniowy w postaci białego pierścienia (w standardzie)

• dopuszczalny kąt nachylenia połaci dachowej od 15° do 60° (profilowane materiały pokryciowe) i od 35° do 60° (płaskie materiały pokryciowe)
